Горизонтальное бурение ГНБ для прокладки труб и коммуникаций в Санкт-Петербурге и области

C 2010 года оказываем ГНБ услуги организациям и частным лицам Санкт-Петербурга и Ленинградской области. Производим горизонтально направленное бурение для прокладки инженерных коммуникаций всех видов:

  • Осуществим управляемый прокол дороги, реки, прокол под ж/д путями, мостом, под домами и строениями;
  • Произведем прокладку труб в футляре;
  • Выполним бестраншейную прокладку подземного перехода, сохранив верхний слой почвы и не нарушив ландшафта.

Работаем по договору c организациями и частными лицами

Даем гарантию на бурильные работы
до 36 месяцев

Предоставляем сертификаты на материалы

Метод ГНБ обеспечивает аккуратную и безопасную бестраншейную прокладку подземных коммуникаций, переходов, теплосетей, канализаций, дюкера, ВОЛС, труб ПНД.

Оказываем услуги ГНБ бурения

ГНБ бурение- горизонтально направленное бурение скважин для подземной прокладки труб, коммуникаций и сетей. Бурение методом ГНБ предполагает использование профессиональных бурильных установок для подземного горизонтального бурения, прокладки труб в футляре, протяжки труб без футляра, прокладки дюкера бестраншейным способом. Бестраншейная прокладка инженерных коммуникаций осуществляется методом горизонтального бурения и управляемым проколом.

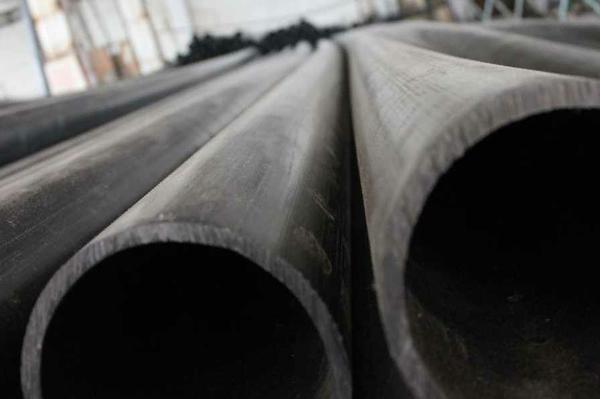

Прокладка труб ГНБ

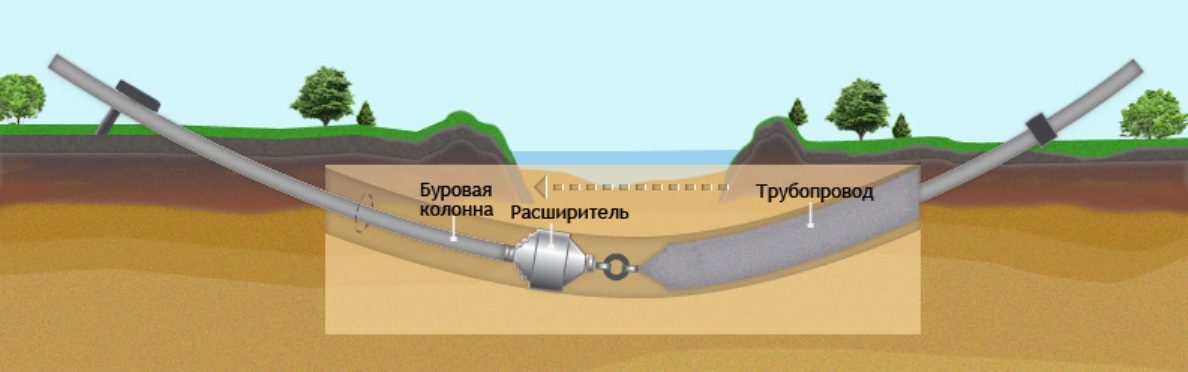

Прокладка труб методом горизонтально-направленного бурения (ГНБ) представляет собой способ размещения подземных коммуникаций. Этот метод стал ключевым в современном строительстве, обеспечивая надежность и минимизирует риски воздействия на окружающую среду.

Принцип работы ГНБ основан на применении буровой установки, создания под землей тоннели для трубопровода, газопровода, кабеля, других коммуникаций без необходимости массовых земельных работ. Горизонтальное бурение не нарушает поверхностного слоя почвы и минимизирует расходы на восстановление местности после завершения работ, отсутствует нужда в большом количестве строительной техники, а также уменьшение времени, требуемого для выполнения проекта. Бурение осуществляется с точностью и контролем, что делает этот метод идеальным для установки трубопроводов в городских условиях, где ограничены пространство и доступ.

Бестраншейный метод прокладки инженерных коммуникаций позволяет провести водопровод, газопровод, теплосеть, канализацию, ВОЛС, не затронув при этом верхний слой почвы и не меняя облик объекта инфраструктуры.

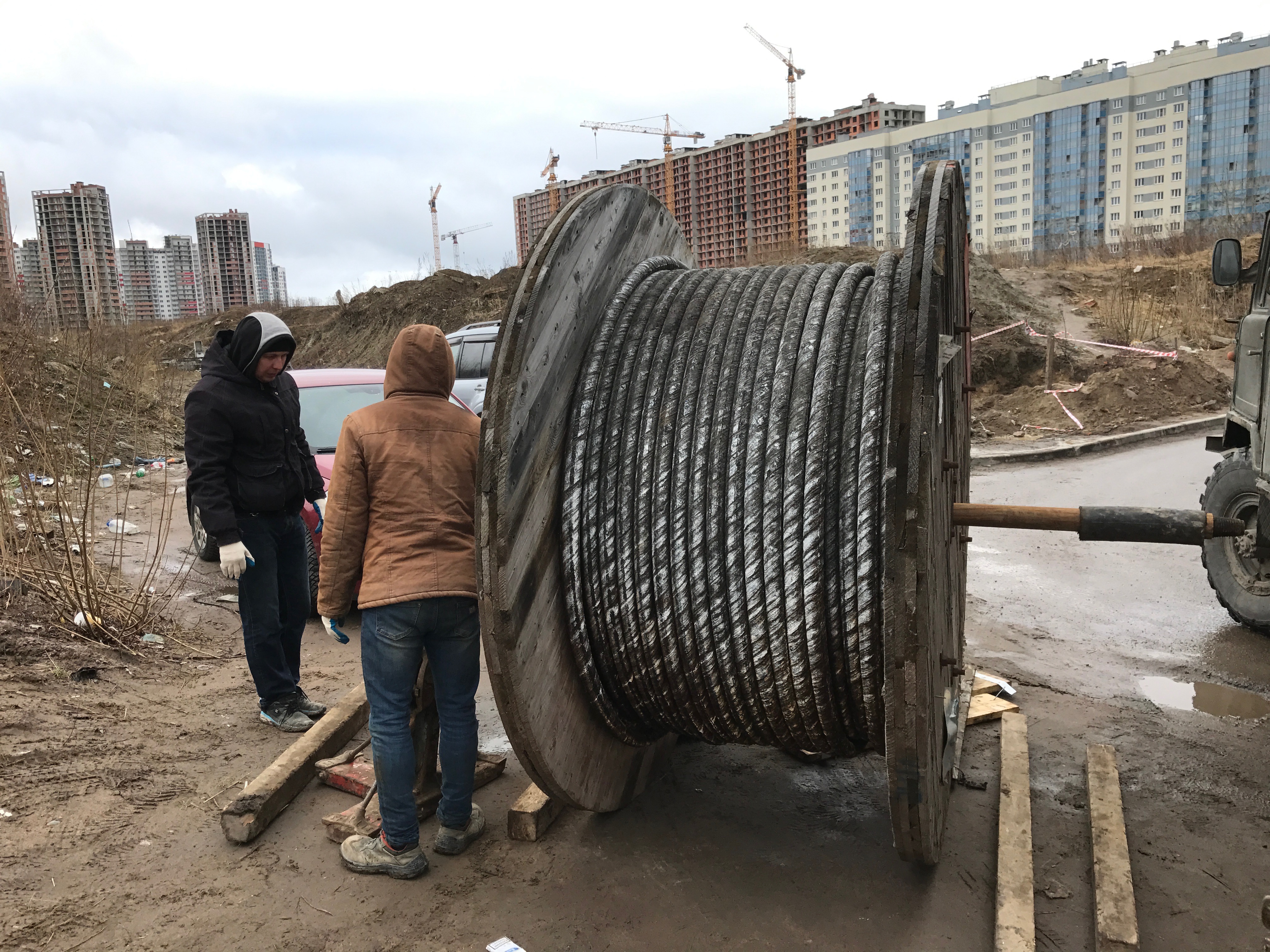

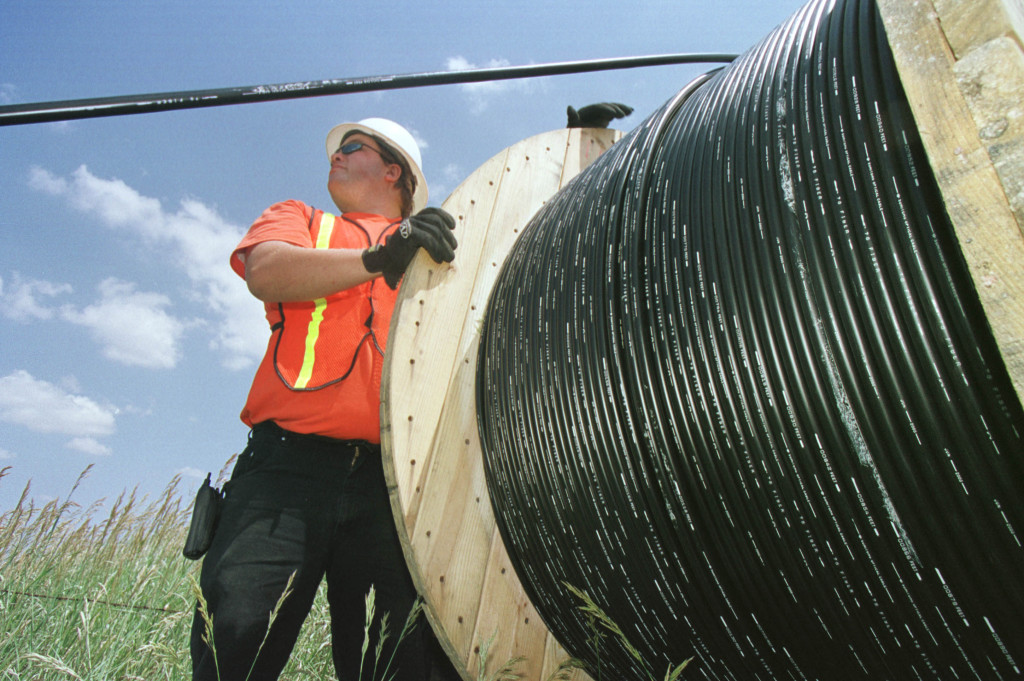

Горизонтально направленное бурение для прокладки кабеля ВОЛС

Прокладка кабельных линий с использованием метода горизонтально-направленного бурения (ГНБ) проводится без необходимости открывать грунт и рыть траншеи.

На первом этапе формируются два котлована: рабочий и приемный. В первый из них укладывается гибкий рукав-футляр, содержащий кабели. Применение данной технологии позволяет эффективно снизить затраты на организацию земельных работ.

Отличительной чертой бестраншейной прокладки кабельных линий, в сравнении с другими методами, является оперативность и высокое качество проведения работ. Важно отметить, что при использовании данного метода жители не испытывают дискомфорта, и рабочий ритм организаций остается неизменным. Еще одним значимым аспектом является возможность оперативного оформления необходимой документации по прокладке коммуникаций за относительно короткий период времени.

Переход методом ГНБ

Устройство закрытых переходов - бестраншейный метод прокладки труб и футляров под землей путем совершения прокола грунта. При такой методике трубопровод прокладывается под землей горизонтально или под небольшим углом. Обязательным требованием к трубам является присутствие специального защитного покрытия. В случае связи строения дюкеров с водными объектами, необходимо получение разрешения от местной СЭС, причем аварийные выпуски следует создавать только после соответствующего согласования.

При прокладке трассы выбираются наиболее удобные участки дна, учитывая состояние почвы. Приоритет следует отдавать надежным местам пересечения берега и дна водоема, при этом диаметр металлических труб не должен превышать 200 мм. Важным элементом канализационной системы является наличие затворов.

Прокладку подземных переходов проверяются водолазами. Они составляют отчет и оформляют документацию. На этапе подготовки к работам важно определить местоположение уже существующих коммуникаций, чтобы предотвратить возможные повреждения в процессе выполнения задач. При установке буровых комплексов и техники для замешивания раствора необходимо соблюдать безопасное расстояние в 10 метров.

Перед осуществлением прокола методом горизонтально-направленного бурения (ГНБ) проводится исследование грунта для выбора соответствующих инструментов для бурения. Область проведения работ ограждается предупредительной лентой, включая стартовый котлован и точки выхода буровой головки. Технология прокладки дюкерных переходов считается упрощенной, начиная с выемки стартового котлована и последующего прокола.

Прокладка трубы в футляре

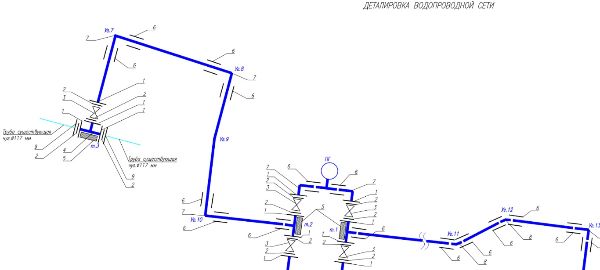

Труба в футляре- важный элемент водовода. Для обеспечения повышенной прочности и надежности данного участка используются трубы с толщиной стенки на 15-25 мм больше, чем на основных участках трубопровода. После успешных испытаний и исключения возможных дефектов, мы обеспечиваем трубы антикоррозийной изоляцией, предотвращающей механические повреждения с использованием деревянных реек.

В качестве защитных кожухов (футляров) применяются сварные спирально-шовные, прямошовные и бесшовные горячекатаные трубы. Горячекатаные трубы используются в качестве кожухов для трубопроводов диаметром до 273 мм, в то время как для более крупных диаметров обычно выбирают сварные спирально-шовные или прямошовные трубы. Трубы диаметром до 1020 мм укладываются методом проталкивания с использованием специализированного оборудования, такого как краны-трубоукладчики, способные поднимать грузы весом от 12 до 35 тонн.

Трубы диаметром 1220 мм и более укладываются методом протаскивания, где, помимо кранов-трубоукладчиков или лебедок, используются также тракторы.

Управляемый прокол

Осуществляем прокол грунта под дорогой, магистралью, железнодорожными и трамвайными путями, под рекой, озером, другими природными и искуственными водоемами, под мостом, под жилыми домами, сооружениями и зданиями. Управляемый прокол: производится управляемая проходка, после чего трубу затягивают обратно при помощи обратной силы тяги Прокол грунта позволяет прокладывать коммуникации в густонаселенных районах, труднопроходимых зонах и на облагороженных территориях

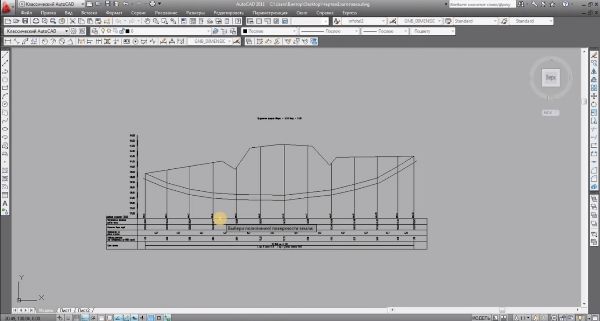

Проектирование ГНБ

Разработка проектов ГНБ включает в себя следующие виды услуги:

  • Проектирование ТРК (технические конструктивные решения)
  • Разработка разделов проектной документации в соответствии с принятыми нормами ПП РФ от 16.02.2008г. №87
  • Проектирование производства работ
  • Проектирование сетей и инфраструктуры

Прокладка дюкера ГНБ

Дюкер трубопровода (напорный участок) используется в труднодоступных местах: русло реки, дно оврагов, низкая автотрасса, железнодорожное полотно и т.д. Трубы размещаются в готовой скважине, проведенной методом горизонтального бурения, или прокладываются управляемым проколом. Существуют и другие методы бестраншейной прокладки дюкеров. Например, задавливание в грунт или сонация (метод "труба в трубе")

Заказать ГНБ бурение

Цены на ГНБ бурение в Санкт-Петербурге

Диаметр трубы Стоимость за 1 погонный метр

110 мм

от 800 рублей

160 мм

от 1100 рублей

225 мм

от 1800 рублей

315 мм

от 2100 рублей

400 мм

от 2800 рублей

500 мм

от 4200 рублей

630 мм

от 6000 рублей

700 мм

от 7100 рублей

* При оплате наличными действуют скидки
* Цены указаны указаны на ГНБ с ПНД трубами. Для металлических труб стоимость рассчитывается отдельно
* Цена указана без учета стоимости подготовительных работ и материалов
* Минимальный объём работ от 120 000 рублей

На стоимость ГНБ работ влияют: диаметр прокладываемых труб, количество труб в 1м футляре, расположение объекта в Санкт-Петербурге и Ленинградской области (доп. затраты на подвоз спецтехники, материалов и обеспечение бригады), сезон (зимой дороже из-за специфики норм и правил работ), а также общий объем работ.

Заказать расчет проекта

Оставьте свой номер или закажите расчет КП
info@gnb-burenye.ru

Технология ГНБ бурения

Горизонтально-направленное бурение широко используется в строительстве подземных коммуникаций для прокладки электрокабелей, кабелей связи, теплопровода, водопровода, нефтепроводов, газопроводов, систем канализации. Технология горизонтально-направленного бурения предполагает следующие этапы работ методом ГНБ:

  • Изучение проектной документации (топосъемки итд)

  • Выезд на объект для анализа подъездов спецтехники и грунтов

  • Составление Плана Производства Работ и согласование ППР с заказчиком

  • Подписание Договора Подряда
  • Подвоз необходимой техники и материалов

  • Спайка труб

  • Подготовка котлованов

  • Направленное бурение пилотной скважины

  • Расширение скважины

  • Протяжка трубы в футляре

  • Зарыв котлованов

  • Уборка территории
  • Составление исполнительной документации, журнала производства работ, протокола ГНБ с указанием привязок  к ориентирам на  местности и глубин

  • Согласование работ (если требуется)

  • Подготовка бухгалтерских документов, (КС-ки и другие)
  • Block with media and "typed" text effect.

  • Enter in any string, and watch it type at the speed you have set

  • Lorem ipsum dolor sit amet, consectetur adipisic elit.
  • Block with media and "typed" text effect.

  • Enter in any string, and watch it type at the speed you have set

  • Lorem ipsum dolor sit amet, consectetur adipisic elit.
  • Block with media and "typed" text effect.

  • Enter in any string, and watch it type at the speed you have set

  • Lorem ipsum dolor sit amet, consectetur adipisic elit.

Бестраншейное бурение, прокол горизонтально-направленного бурения (ГНБ)- экономически выгодная технология. Этот метод исключает необходимость в дорогостоящих земельных работах, снижает расходы на оплату труда работников специализированных профессий и минимизирует затраты на электроэнергию, так как буровые установки полностью автономны. Горизонтально-направленное бурение также позволяет избежать повреждения уже уложенных коммуникаций, сохраняет целостность покрытий транспортных магистралей, а также оставляет нетронутыми наземные объекты, под которыми выполняются проколы. В результате применения этого метода, водоемы, лесные массивы и железнодорожные пути остаются неприкосновенными.

Видео
ГНБ переход под рекой

Интересный 7ми минутный видеоролик о прокладке трубопровода под рекой

Преимущества метода
горизонтально направленного бурения (ГНБ)

Сохранение природного ландшафта и экологического баланса в местах проведения работ

Сокращение расходов на контроль и ремонт трубопроводов в процессе эксплуатации.

Значительное сокращение сроков и объёма организационно-технических согласований перед началом работ

Значительное сокращение сроков производства работ и сметной стоимости за счет использования высокотехнологичных буровых комплексов

Значительное сокращение количества привлекаемой для прокладки трубопроводов тяжелой техники и рабочей силы

Уменьшение риска аварийных ситуаций и, как следствие, гарантия длительной сохранности трубопроводов в рабочем состоянии.

Отсутствие необходимости во внешних источниках энергии при производстве работ в связи с полной автономностью установок

Отсутствие необходимости производства работ по водопонижению в условиях высоких грунтовых вод

Заказать бесплатную консультацию

Производим бестраншейную прокладки труб и коммуникаций методом ГНБ

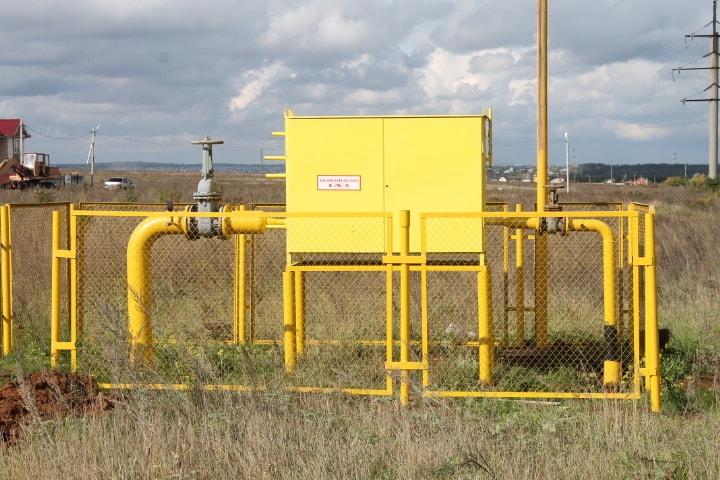

Газопровод

Канализация и водопровод

Кабельные линии

Линии связи

Диаметр трубы
от 110 мм

Длина прокола минимум
от 30 метров



О компании "ГНБ Строй Стандарт"

"ГНБ Строй Стандарт" - профессионал в области горизонтально направленного бурения. С 2010 года занимаемся бестраншейной прокладкой инженерных коммуникаций методом ГНБ. Среди наших клиентов государственные компании, коммерческие организации и частные лица. Многолетний опыт в сфере бурения, профессиональная команда и собственный автопарк техники позволяет грамотно проводить бурильные работы, обеспечивая безопасность даже на самых сложных участках.

Наш автопарк содержит следующие виды спецтехники: буровые ГНБ установки, тягачи, трубоукладчики, манипуляторы, тралы, сварочные аппараты для ПНД труб и т.д., что дает возможность полноценно осуществлять услуги ГНБ, не привлекая арендованную технику в процессе бурения и прокладки труб и коммуникаций. Это существенно сокращает затраты и позволяет сэкономить ваши деньги.

Производственные мощности компании позволяют выполнять управляемый ГНБ прокол в самых сложных местах и грунтах: под зданиями, сооружениями, мостами, под автомобильными и железными дорогами.

Наши принципы: честность, обязательность, добросовестность и профессионализм.

Мы стараемся выстраивать честные и доверительные отношения со всеми нашими заказчиками. Всегда делаем то, что обещали и никогда не обещаем то, что выполнить не сможем.

>70 м

бурим за 1 рабочую смену

>50 км

общая длина проложенных труб

>1тонна

бентонита использовано нами при бурении

Осуществляем ГНБ прокол для прокладки труб и подземных коммуникаций


Благоустроенная территория:

Территории организаций, городские объекты, садово-парковые объекты, дачные участки

Труднопроходимые массивы:

Леса, болотистые местности

Дороги

Проезжие части, Магистрали, набережные

Ж/Д Пути:

Трамвайные и железнодорожные пути

Водные преграды:

Реки, ручьи, озера

Жилые кварталы

Стесненные дворы жилых комплексов

Ваша выгода при заказе бестраншейного бурения в ООО "ГНБ Строй Стандарт"

  • Оплата по безналу или наличными (дешевле)

  • Бесплатная смета

  • Бесплатный выезд на объект

  • Бесплатная консультация специалиста по бурению

  • Бесплатный подвоз спецтехники и материалов на объект

  • Сварка ПНД труб входит в стоимость

  • Соблюдаем сроки

  • Гарантия до 36 месяцев

Часто задаваемые вопросы о методе ГНБ и нашей работе

Цена различается, все зависит от длины прокола и диаметра прокладываемой трубы, от объемов работ, от количества труб в одной скважине, материала труб (пластик или сталь), сложности грунта (песок глина или переход под рекой), условий проведения (зимой дороже), стесненности объекта и др.

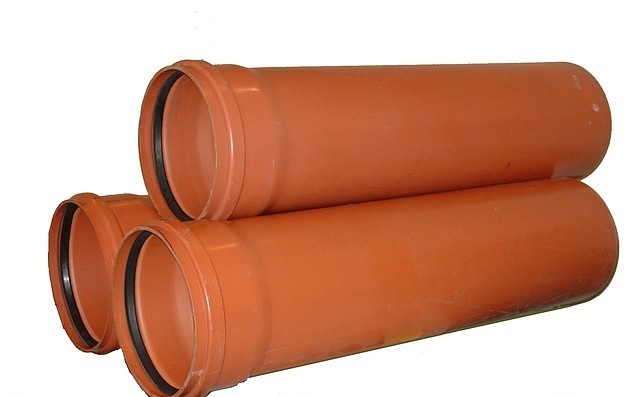

 Самыми популярными на сегодня являются трубы ПНД и сталь. Обязательно необходимо выбирать правильный SDR, потому как при протяжке труб с неправильным SDR может получиться разрыв. В проект обычно закладывается SDR, но можете обратится к нам и мы подскажем какой лучше выбрать.

 Строгое соблюдение технологии и умелая эксплуатация комплексов ГНБ позволяет осуществлять бестраншейное строительство подземных коммуникаций в строгом соответствии с проектом производства работ.

На общую стоимость выполнения наклонного бурения, например, для прокладки водопровода в Санкт-Петербурге, влияет диаметр и общая протяженность трубопровода. Таким образом, при осуществлении горизонтального бурения цена для заказчика зависит от количества труб, уложенных единовременно в "пучке". Увеличение этого количества приводит к снижению себестоимости каждого погонного метра прокладываемой трубы.

Современные технологии бурения позволяют формировать разнообразные "пучки" труб для одновременной укладки, например, можно проложить в одном "пучке" восемь труб диаметром 160 мм. Работы по подготовке к проведению горизонтально-направленного бурения на конкретном объекте могут занимать до половины общего времени, необходимого для выполнения указанных работ.

У компаний, специализирующихся на горизонтально-направленном бурении, цена обычно оптимальна, поскольку её минимизация достигается путем сокращения расходов на каждом этапе работ. В зависимости от технического парка, расценки у различных исполнителей могут существенно различаться.

Для точного расчета стоимости выполнения вашего проекта рекомендуется выезд нашего специалиста на место работы, который проводится бесплатно.

Наша компания осуществляет горизонтально-наклонное бурение круглогодично, в том числе и зимой. Преимуществом данного метода является способность осуществлять бурение скважин и прокладывать инженерные коммуникации как в летний, так и в зимний период без необходимости дополнительных мероприятий. Единственное, что требуется в зимний период для проведения горизонтального бурения ГНБ - это утеплить начальные и конечные котлованы.

Размеры подземного горизонтально-направленного бурения:

  • Глубина ГНБ бурения скважины: от 1 до 10 метров;
  • Максимальная длина ГНБ бурения: любая от 10 метров;
  • Максимальный диаметр трубы: 700мм.

Чтобы подготовить коммерческое предложение на услуги ГНБ бурения, нам необходимо провести детальный анализ технической и проектной документации, а также изучить условия выполнения работ на самом объекте. Для рассчета ориентировочной стоимости устройства закрытого перехода метом направленного ГНБ бурения оставьте заявку любым удобным способом:

  1. Напишите нам на Email: info@gnb-burenye.ru
  2. Оставьте заявку через форму на сайте
Примеры наших работ

Горизонтальное бурение в СПБ и Ленинградской области

Компания «ГНБ Строй Стандарт» оказывает услуги ГНБ бурения в Санкт-Петербурге и Ленинградской области. Районы, в которых мы работаем:
